M-05のキャンバー角を調整できるようにする

M-05ってノーマルだとキャンバー角が調整できないんです。

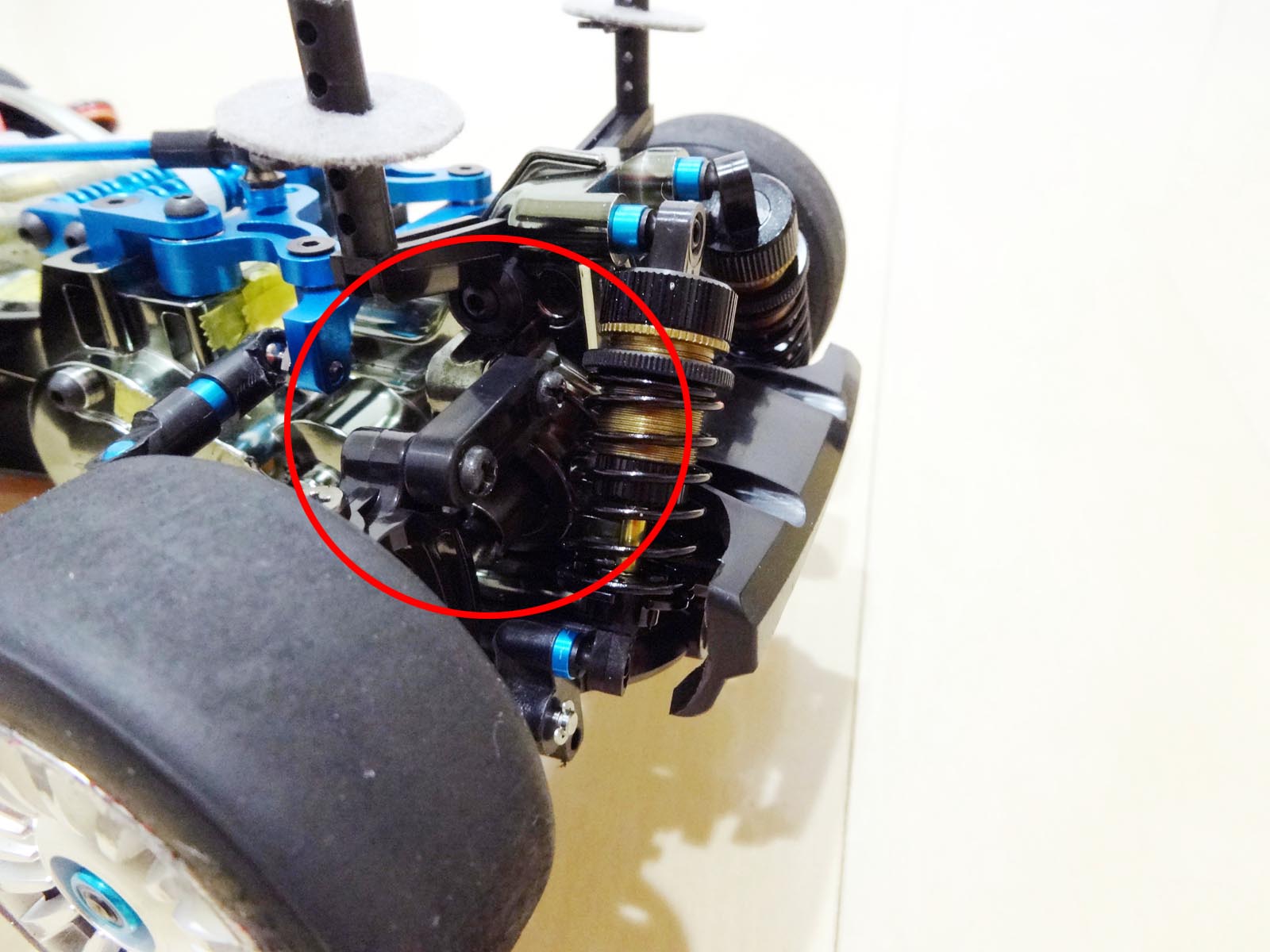

こんな感じで固定されていて、キャンバー角が調整できない。

DSC01919





一応、オプションで「M-05 セッティングサスアームセット」というのが出ていて、これを付ければキャンバー角が1度つけられるんですが



これだと、細かい調整ができないんですよね。





個人的には微調整できるようにしたい。







こうなったら自作するしかない!

専用パーツが売ってないんなら、思い切って自作することにしました!





自由にキャンバー角を調整できるようにしてみせますよ!





という訳で、まずは必要なパーツを購入します。





M-05 アジャスタブルアッパーアームセット

DSC01933
たったこれだけです。





本来は、リヤのキャンバー角を付けるためのパーツなんですが、これをフロント用に改造します。







まずは、5mmアジャスターSを紙ヤスリでせっせと削って11.5mmにします。(もとは13.4mm)

as5mm1





ホロービスは、金ヤスリでせっせと削って9.5mmにします。(もとは12mm)

horo

金属パーツを削るので、ちょっと大変。。。。



(使ったヤスリが100円ショップのだからか?)





そして組み立て。元のパーツと比較するとこんな感じです。


スポンサーリンク

as5mm



間に入れるスペーサーの厚みを変更することで全体の長さを調整します。





キャンバー角を付けたい時は、このパーツを短くするわけです。







本体に、ピローボールを装着して

DSC01945





先ほどのパーツを装着

DSC01951





とりあえずキャンバー角を1度に設定するため、長さを調整です。





自分のマシンの場合は、左右で若干ずれがあるみたいで、自作したパーツの長さが右は24.5mm、左24.8mmでキャンバー角が1度になりました。





大満足!





M-05 アジャスタブルアッパーアームセットを買うだけで作れるので、頑張って作ってみてください。

DSC01933





ビフォー

DSC01919



アフター

DSC01951
