ホーネット、グラスホッパーのダブルウィッシュボーン化(準備編)

以前、ホーネットのフロントをオイルダンパー化したのですが、まだ弱点がありました。



それは、単にオイルダンパー化しただけなので、フロントが沈み込んだ時にキャンバー角が変化してしまうという点です。





(標準時のキャンバー)



(沈み込んだ時のキャンバー)



これが、走行に凄く影響を与えるんです。





具体的に言うと、その時々でマシンの挙動や操作性が変わるので、扱いづらいんです。



ダブルウィッシュボーン化するしかない

もうこうなったらダブルウィッシュボーン化するしかありません!



早速ネットで調査!





うーん。



ほとんどの人は、パーツを自作したりして魔改造してる・・・・・。



カーボンやFRP版から切り出して部品造ったり・・・・。





自分にはそんな技術はありません。



できれば、既存のパーツとホームセンターにある金具の組み合わせて何とかしたいところです。





何か良い方法は無いものか。。。もうちょっと探してみることに。





で、ついに見つけました!



このページで紹介されている手法がすごく良い!





基本的に、他の車のパーツを流用しつつ、楽にダブルウィッシュボーン化を実現しているのがかなり良いです!



そんなわけで、このやり方をベースに自分なりに工夫してみることにしました。



まずは、必要なパーツを揃える



DT-02 10004252 Bパーツ2つ(1つあたり定価465円)



このCハブを使います。

アップライトL,R 10555059を1セット(1セット定価454円)



最初から、ピロボールも付いています。



TA07 Mパーツ 10115527を1つ(1つあたり定価713円)



この中のサスブロックとサスボールを使います。





TBエボリューションIV 46mmサスシャフト(4本) [SP-1093]を1つ(1つあたり定価216円)



TA05-IFS Dパーツ SP-1297を1つ(1つあたり定価648円)



このうち、リヤの部品を使います。



このパーツはSP.1353 TB-03 D部品 (サスアーム)でも代用できます。(写真はSP.1353 TB-03 D部品のリヤパーツ)



その他必要なもの

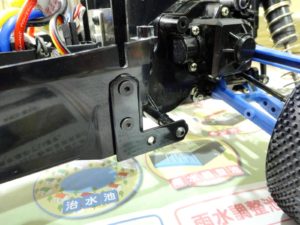

アッパーアーム取り付け場所を確保するために小型のL字金具を買ってきました。



3×22mmのスクリューピンを4本



その他にも、「ステアリングロッド用に65mmと32mmのターンバックル」、「アッパーバーム用に18mmのシャフト」を使います。



完成形のイメージ

次回以降の記事で、ダブルウィッシュボーン化のための具体的な手順を記載していきますが、完成イメージが分からないと文章が読みにくいと思います。





と言うわけで、予告的に作成イメージのみお伝えしますね。





先ほどのパーツをこんな感じで組み合わせて、ホーネットのフロント部分に装着していきます。



これが上手く付けば、ダブルウィッシュボーン化が完成するはずです!



と言うわけで、次回の記事をお待ちください!
