M-07にカーボンダンパーステーを付けてみた

M-07にカーボンダンパーステーを付けてみました。

剛性が上がるって言っても、ダンパーってそんなに大きな負荷がかかるところじゃないと思ってたので、は別に要らないかな~と思ってたんですがついに必要になっちゃいました。



標準よりダンパーを立てる事ができる

サーキットの常連さんがいろいろと試していると、どうやら今のセッティングのまま、ダンパーを立てると走りが安定することが分かりました。



でも、標準のダンパーステーでは、一番外側の穴を使ってもまだ立て方が足りませんでした。



下が標準で、上がカーボンダンパーステーです。

内側の取り付け穴は、どうやら同じ場所にあるんですが、カーボンダンパーステーの場合は外側の取り付け位置が更にあるんです。



これはリヤも同じでした。



そういうわけで、買っちゃいました。



取り付けにひと工夫

そのまま取り付けても良いのですが、どうしても気になる点がありました。



それは、説明書通りにピローボールをとめると、ちょっとビスが短くて足りないんですよね。



どういう事かといいますと、ピローボールの最後までビスが来なくて、下の写真のように空洞が空いたままになるんですよ。



例えばステアリング系でこんな状態のまま使ってて、クラッシュしたときにこのピローボールナットの半分が折れてしまったことが何回かあります。



ダンパーの場合、そこまでの衝撃は無いにしてもなんか気持ち悪い・・・。



最後までビスが止まってた方が安心な気がする。。



3×12mmのビスを使うと、ぴったりサイズだったので3×12mmのビスでとめることにしました。



しかし、ボディマウントステーに干渉する!

でも、12mmのボタンビスに交換したら、すぐ後ろにあるボディマウントステーに干渉しちゃいました。



だからカーボンダンパーステーには標準でフラットビス3×10mmが入ってるんですね。



普通のビスだと干渉しちゃうんです。

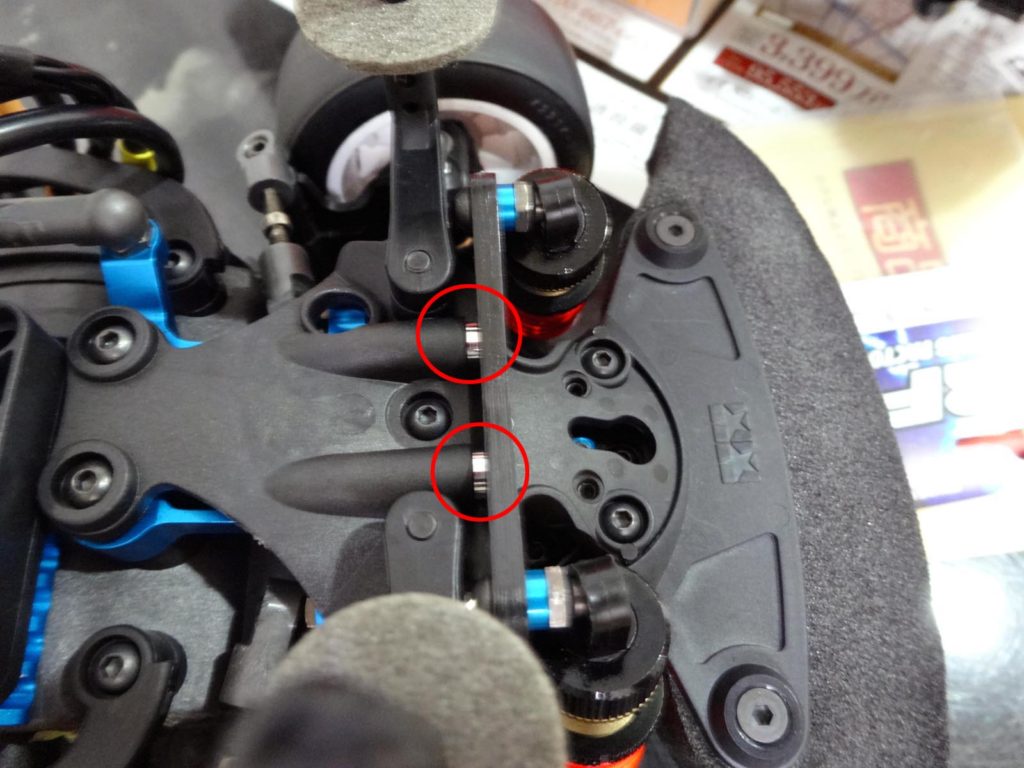

そんなわけで、カーボンダンパーステーを取り付ける部分に1.5mmのスペーサーを間に挟むことにしました。



こんな感じで、ここに1.5mmの隙間ができるので普通のビスを使ってピローボールナットを取り付けることが出来るわけです。



もちろんその分、カーボンダンパーステーを取り付けるネジのサイズを長くしてあげる必要があります。



そのため、もともとの皿ビス3×8mmを3×10mmのものに変更して固定しました。





ちなみに、ピローボールナットを取り付ける際に使用したスペーサーは標準の2mmのままです。



リヤも同じように取り付ける

リヤの方は、干渉する物が無かったのですごく簡単でした。



12mmのビスと2.5mmのスペーサーを使ってとめるとジャストサイズです!

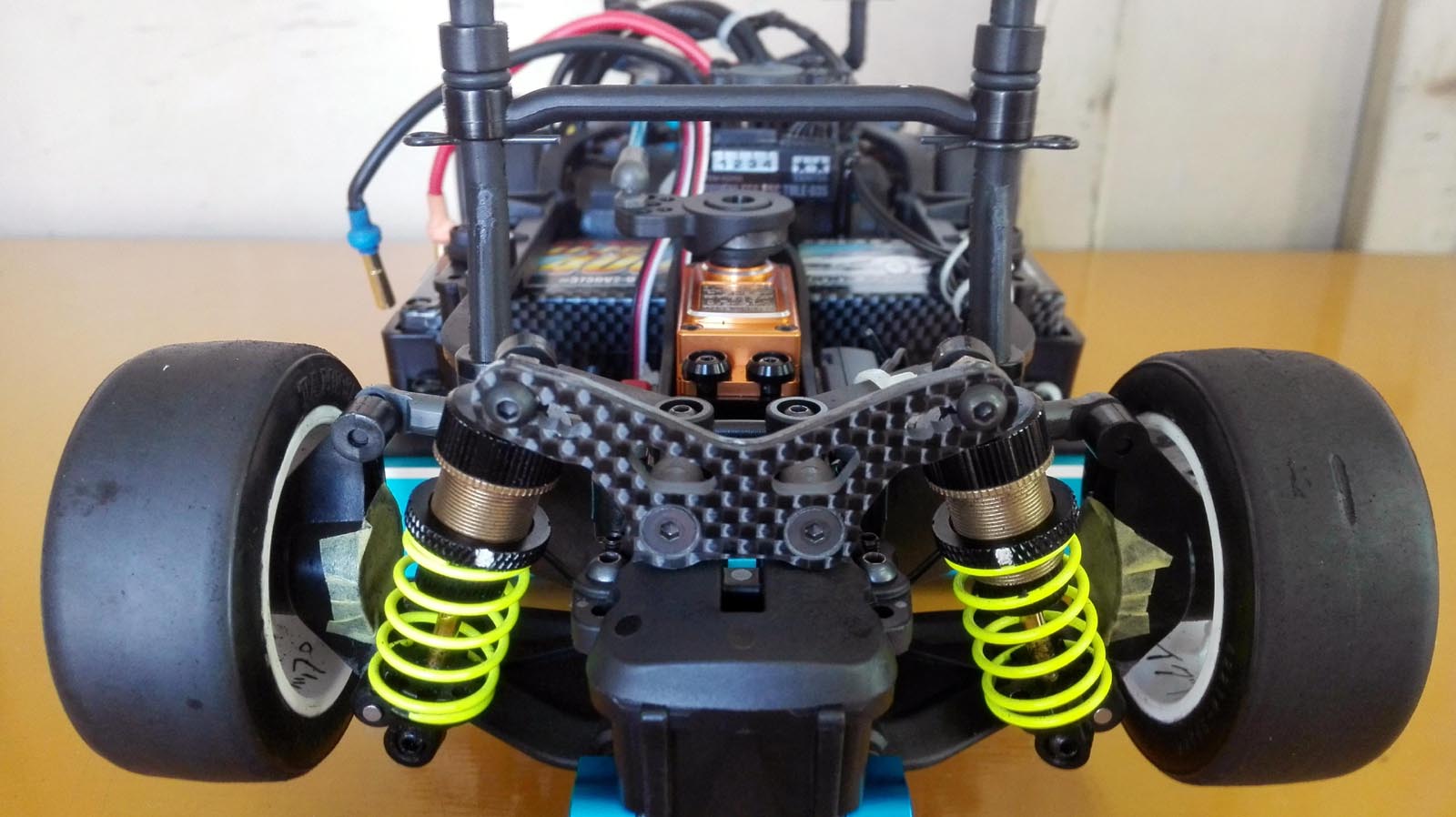

これで、フロント・リヤ共にダンパーを最大限立てることができました!



あっ。ちなみに、ピロボールナットは標準で入っているアルミ製ではなく、フッソコート製を使いました。



こっちの方が滑りがいいのでおすすめです!
