ホーネット、グラスホッパーのステアリングワイパー化

前回、ホーネット、グラスホッパーのダブルウィッシュボーン化が完成して、残すところは1つだけ!



そう、ステアリングワイパー化です!





グラスホッパーやホーネットでは、標準だとこのようにサーボ直付けでステアリングを切る仕組みになっています。





しかも、このようにサーボの動作位置が中心からずれています・・・・。



このおかげで、左右の切れ角など走りに影響が出てしまうわけです。。





この部分は、ずっと不満に思っていたのですが、これを改造するのは大変そうだったので手を出せませんでした。





しかし!





M-07のステアリング機構を眺めていたらひらめきました!





なんだか行けそうな気がする~。





と言うわけでステアリングワイパー化にチャレンジです!





作業工程が少し長くなるので、いきなり完成した写真を公開しますね!

まぁまぁ、上手くいってますよね?



さぁ、詳しい内容を紹介していきますよ!



使ったパーツ

まずは、M-07のKパーツ



このステアリング関連の部品を使います。





もう一つは、M-05用のステアリングポスト



ステアリングポストだけ使います。





これらを仮組みするとこのようになります。

これを工夫してグラスホッパーに取り付けるわけです。



シャーシの干渉する部分をカットする

ステアリングワイパーを取り付けるにあたって、シャーシの干渉する部分をカットしました。

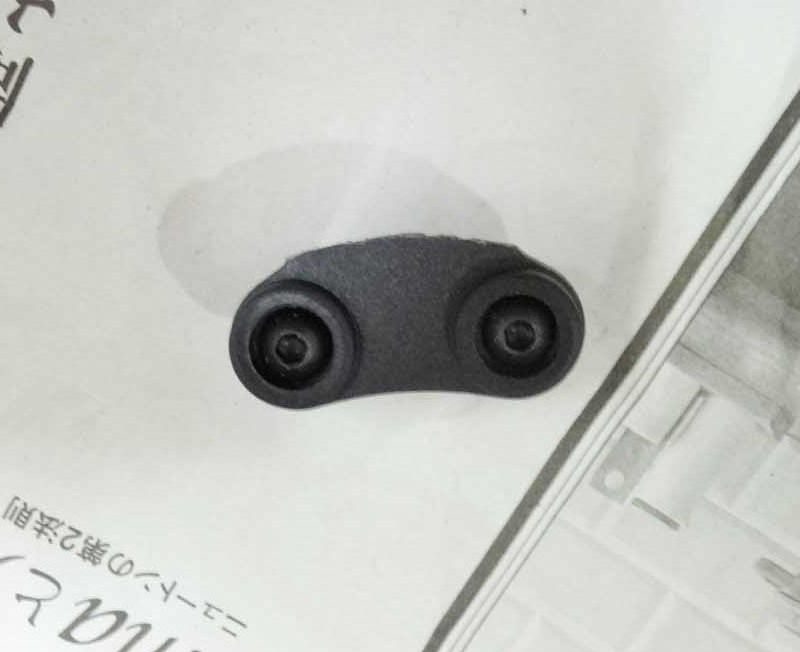

この部分にドリルで穴を開けて



ニッパーでカットしてヤスリがけ!



なんか、剛性が気になるけど、干渉するので仕方なくカットしました。(剛性の問題は後回しです)



穴開けと取り付け作業

次は、取り付け用の穴を開けました。



穴を開ける場所は適当ではなくて、実際には一度ステアリングワイパーを固定する部品を先に組み上げて、ポジションを確定してから開けています。





そして、開けた穴に裏から8mmぐらいのビスを差し込みます。





差し込んだビスに2mmのスペーサーを差し込みます。

これは、すぐ近くにナットがあるので、ステアリングワイパーに干渉しないように高さを出すためです。





そこにM-05のアルミステアリングポストを取り付けます。

(青い塗装が剥げてるのは、実際に昔M-05に取り付けてたやつを流用したからです)





次は、プラ製の内径5mm、厚み1.5mmのシムを差し込みます。



このプラ製のシムはM-07のCパーツにたくさん入っているので、余っている人も多いと思います。





さぁ、これでステアリングワイパーを差し込む土台が完成です。





こうなれば次は簡単で、M-07のステアリングワイパーのパーツを取り付ける事ができるわけです。





このままだと、上から固定されていないのでM-07のパーツを使って固定します。





実はこの部品、元はこのパーツでして



このようにカットして





軽くヤスリがけしたものを使いました。





まぁ、悪くないかな?と。





現状を裏から見るとこんな感じです。





次は裏からこのパーツを取り付けるわけですが、そのままでは付きません。

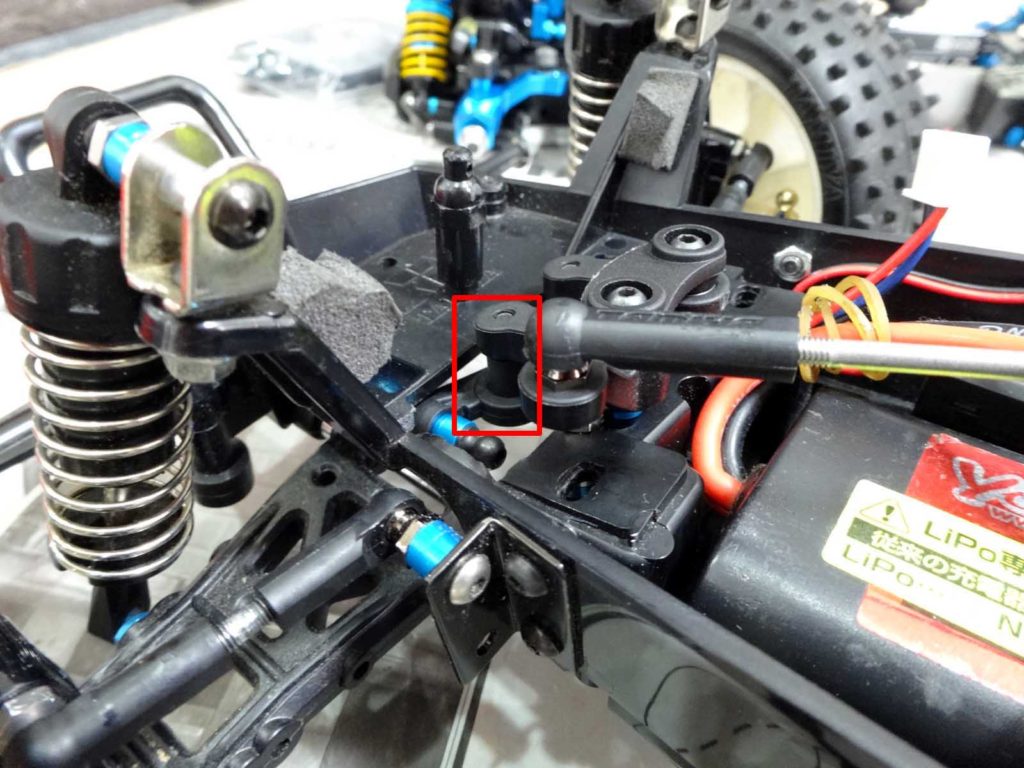

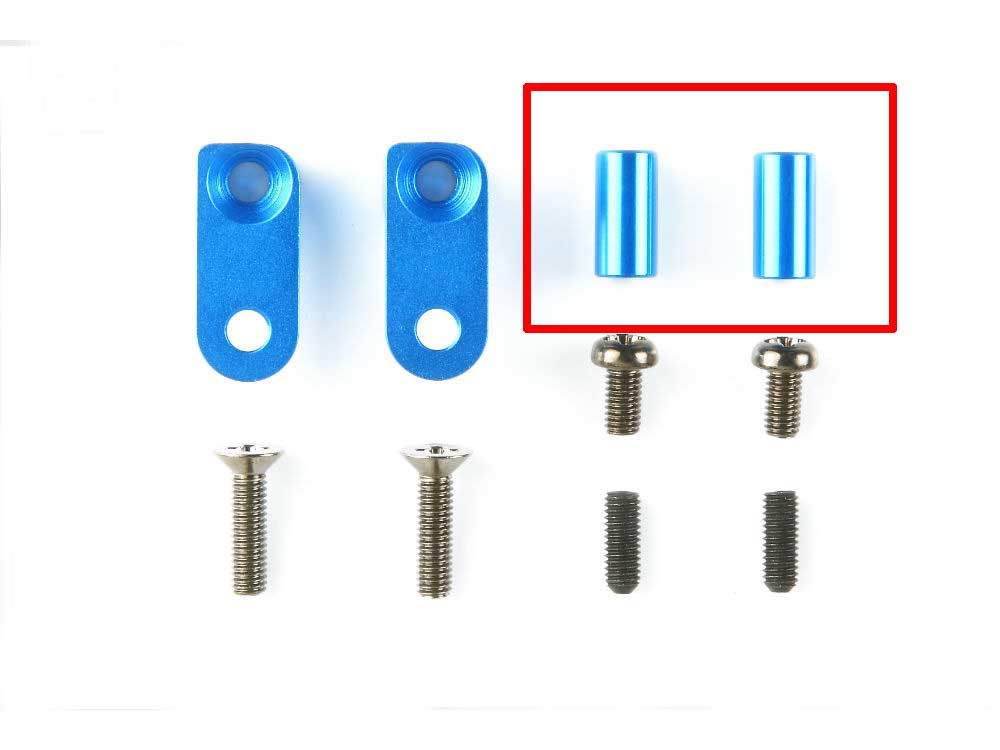

少し分かりにくいですが、このように取り付け位置を下げるために9mmのスペーサーをかませる必要があります。





9mmのスペーサーをかませながら、裏からビスで取り付けるとこんな感じになります。





かなり完成形に近づいてきました!



ステアリングアームの取り付け

ステアリングワイパーの取り付けが完了したので、ステアリングアームの取り付けです。



ここは特別書くことはないので、さらっと行きます。



32mmターンバックルを使ってステアリングアームを作り、パチパチっとはめ込むだけで完成!





取り付け後は、カバーを取り付けてシャーシの剛性の確保です。



サーボの取り付け

さぁ、問題はサーボの取り付けです。





本来サーボを取り付ける位置にステアリングワイパーを取り付けたので、当然ですがサーボを別の場所に移動しないといけません。





で、悩むこと1分。





ん??何だこれ?

なんだか良く分かりませんが、サーボの固定に使えそうな気がします。





こんな感じで!

このためにあるのかと思うぐらい、良い場所にありましたよね。





サーボの反対側は、シャーシの側面に穴を開けて





取り付け完了!バッチリです!

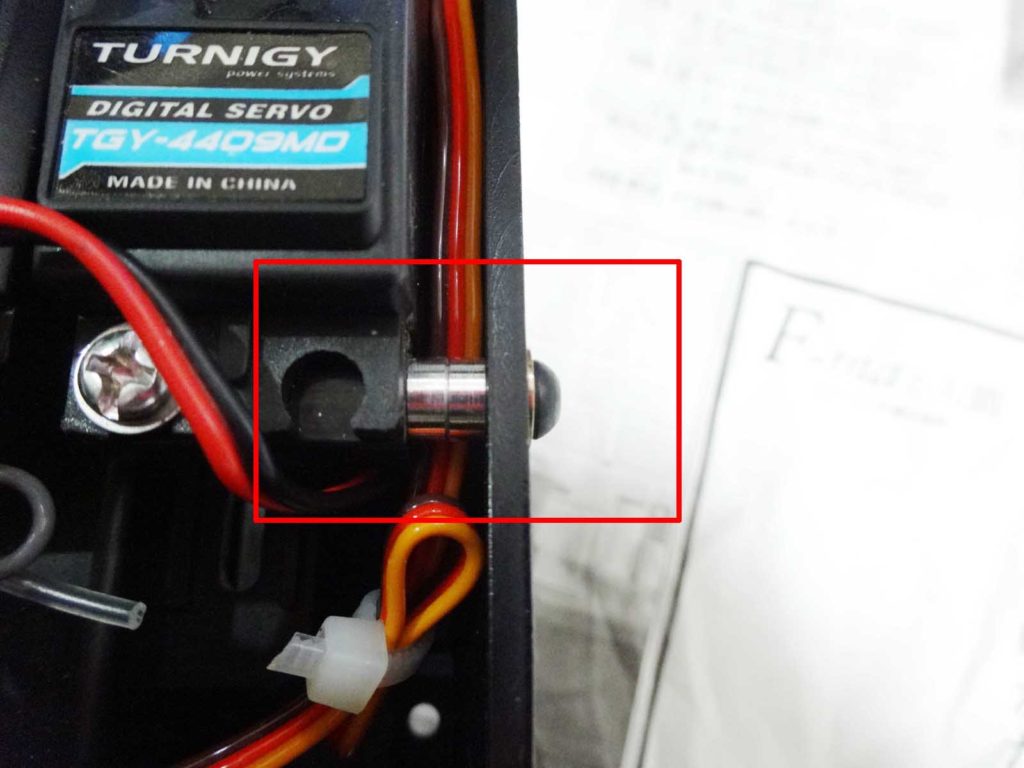

このように、サーボの横に5mmのスペーサーを入れるとピッタリでした。





追記

コメント欄からkameさんが教えてくれたのですが、シャーシの横に穴を開けることなく普通にサーボを取り付けられるようです。

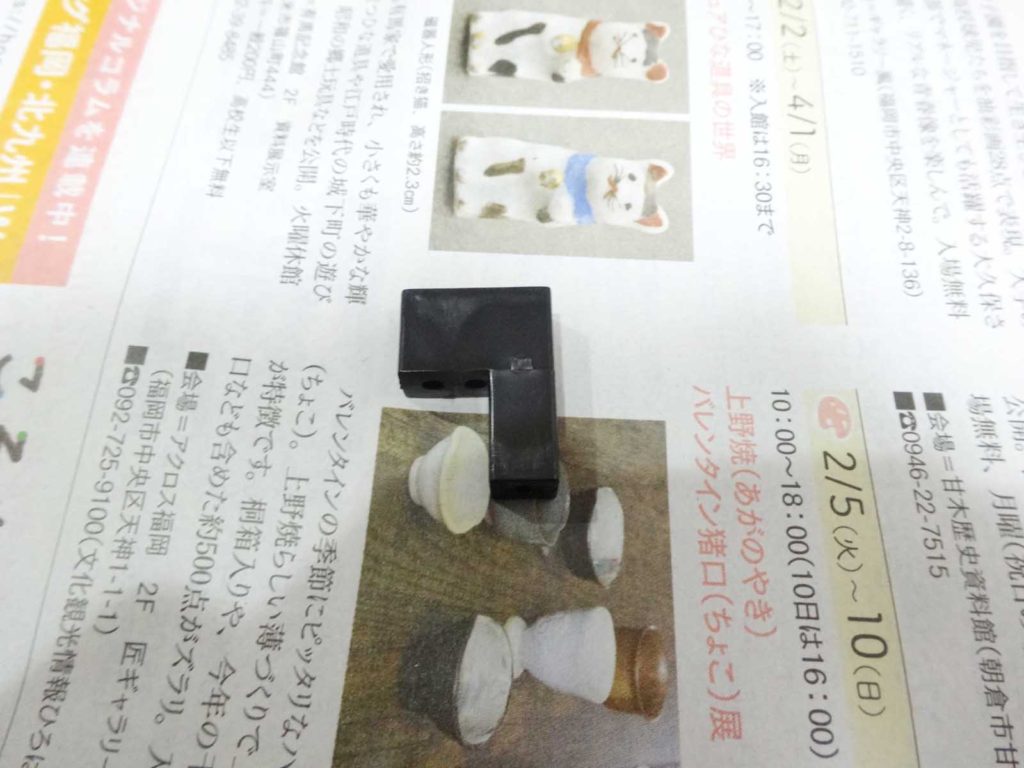

やり方は簡単!不要部品だったホーネットのA9部品を使うだけ!



これをサーボに取り付るだけで



この背面からビスで固定できます!



こんな簡単に取り付ける方法があったなんて!





話は戻りまして、ステアリングロッドには、65mmのターンバックルを使うとピッタリでした。



ステアリングワイパー化が完成!

さぁ、これでグラスホッパーのステアリングワイパー化が完成です!





動作テストを撮影しましたのでご覧ください!



完全な自己満足ですよね^^;



ギャラリー

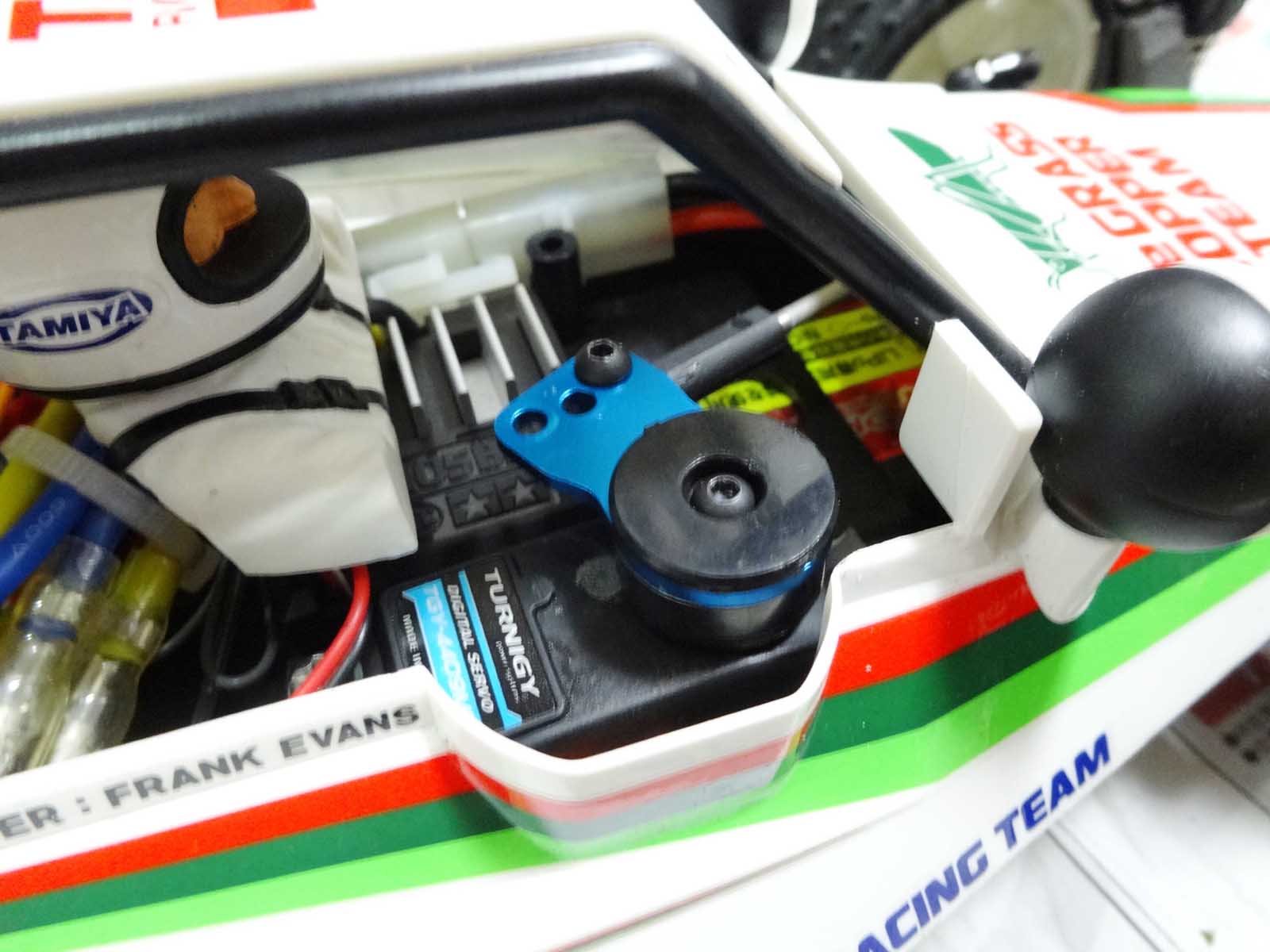

グラスホッパーのボディには人形を取り付けているので、干渉しないか心配でしたがギリギリ大丈夫でした^^





フロント側から見るとこんな感じです。





ちょっとバッテリーコードが干渉しそうなので、後でコードを固定する工夫をしたいと画策してます。



さぁ、いよいよ改造するところが無くなってきました。





もう完成形でしょうか?



追記:バッテリーコードの固定

現状、こんな感じでバッテリーコードがサーボの動線と干渉するギリギリです。



なので、なんとかバッテリーコードを固定したいなと考えました。





この穴が何か使えないかな?





先ほどの場所に、このM-05のサーボホーンを取り付けてバッテリーコードを固定できないでしょうか?





これをひっくり返して

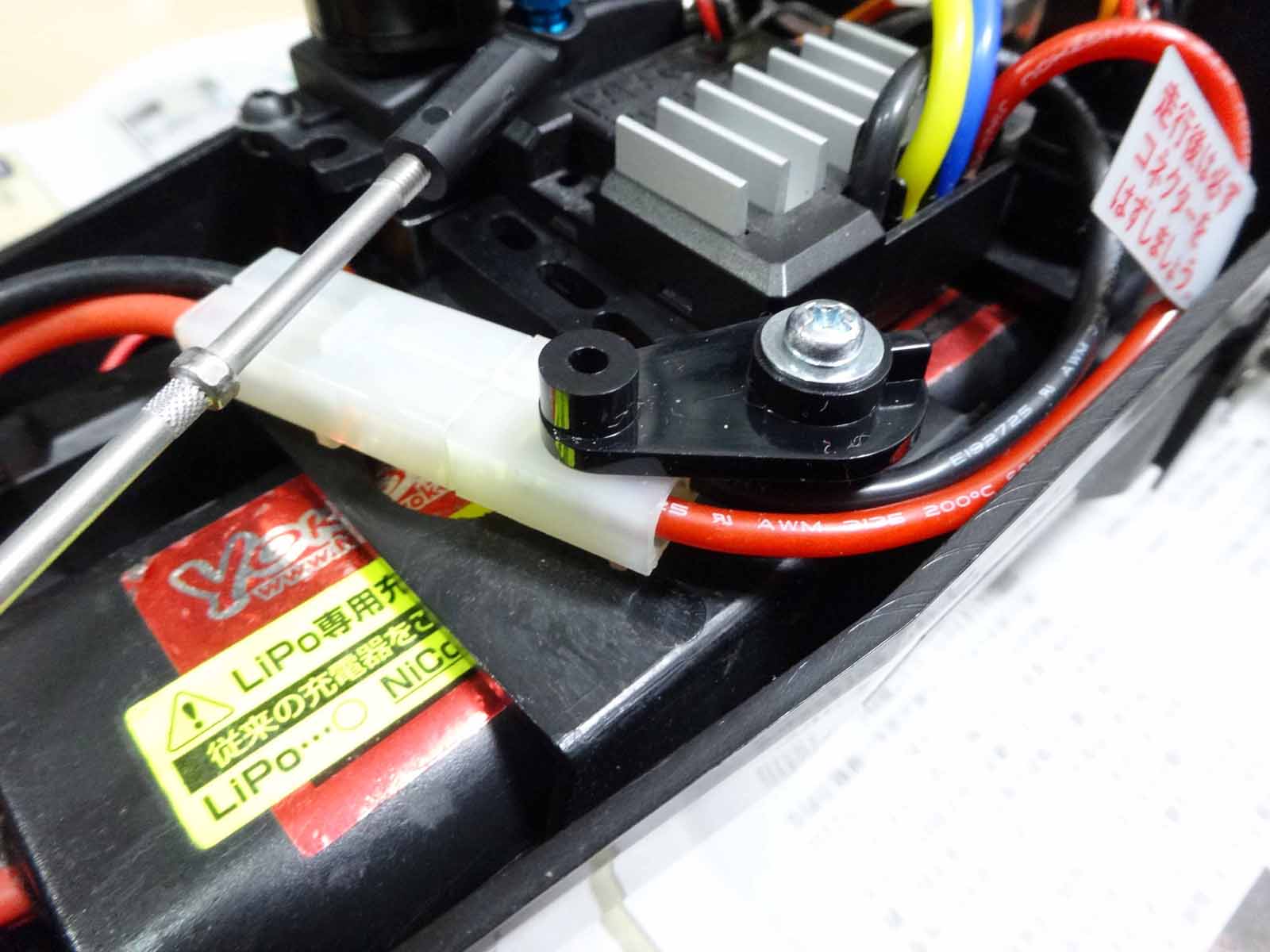

さくっと取り付け!



ちなみに、この取り付け穴は他の場所と違って3mmではありませんでしたので、ホームセンターで3.5mmのネジを買ってきました。

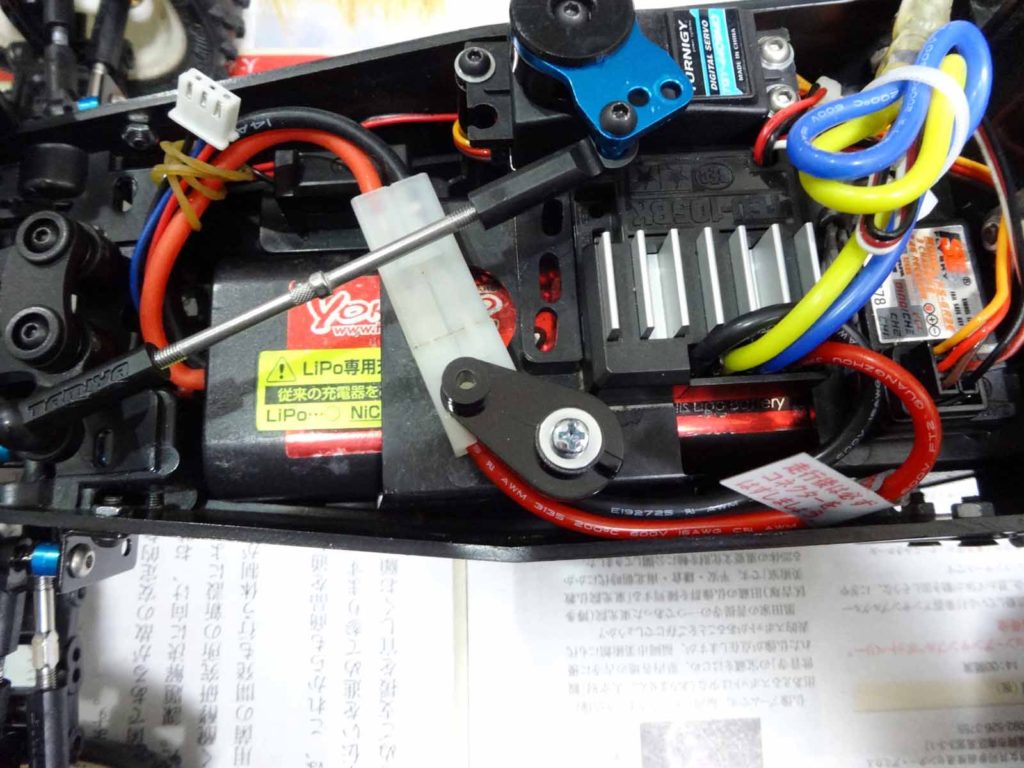

しっかり固定されました!これでばっちりです!




ラジコン記事の一覧はこちらをクリック

4 comments for “ホーネット、グラスホッパーのステアリングワイパー化

  1. 感動!
    2019年2月3日 at 9:54 PM

    いつも楽しみに拝見させて頂いておりますが、グラスホッパーのステアリングワイパー化には感動しました!!
    まさにDIYの改造ですね!(^^)
    自分もワイルドワンやアタックバギー などを所有して遊んでおります。
    最近はツーリングカーの更新はなされておられないようですが、自分はもっぱらツーリング派なもので…そちらも楽しみにしております。

    • honne-tatemae
      2019年2月3日 at 11:34 PM

      コメントありがとうございます!

      ステアリングワイパー化は、試行錯誤を重ねて、やっと実現しました。
      市販されている既存のパーツだけで実現するのがこだわりです^^;

      私もメインはツーリングカーです!
      ただ、いつも行っているサーキットでの走りとしては、ほぼ完成しちゃってしまってネタ切れでしちゃいました。。。

      何か良いネタを絞り出しますので、少し時間ください!

  2. kame
    2019年2月4日 at 1:27 AM

    初めてコメントします.
    ホーネット関連の記事,楽しみにに拝見させていただいております.

    今回サーボを取り付けられた箇所,まさにサーボの為の場所です.1984年当時,メカニカルのスピコンを動かす為のサーボがその場所に取り付けられていました.今は不使用部品になっているA9部品を使えば側面から穴開けしなくてもポン付けできますよ.

    30年ほど前,私もホーネットを4輪ダブルウィッシュボーンにして遊んでました.今は復刻版をほぼノーマルで遊んでますが,このページ見てまた4独ホーネット作りたくなってきました!

    • honne-tatemae
      2019年2月4日 at 9:50 AM

      kameさん

      はじめまして。コメント&ご指摘ありがとうございます。

      言われてみれば、確かにそうですね!
      ステアリングワイパーの取り付け方法ばかりに気を取られて、その点に気がつきませんでした。

      当時のスピコン用のサーボを取り付ける場所が存在するはずでしたね!
      あとで、当時の取り付け方を確認して、記事を補正したいと思います。

      kameさんも4独頑張ってください!
