M-07でESC(スピードコントローラー)を中央に移動さる

M-05の時もESC(スピードコントローラー)をシャーシの中央に配置することで、バランスが良くなってタイムが上がりました。



そういうわけで、M-07を組み立てる時は最初からESC(スピードコントローラー)を中央に配置したので、紹介します。



標準ではリヤの左側

説明書では、ESC(スピードコントローラー)をリヤの左側に搭載するようになっています。



でもなぁ、ここだと重量物が左側に乗ることになるのでイマイチですよね。



標準の予備スペースも微妙

M-07には、シャーシ中央にも予備スペースを作れるようになっています。



が・・・・。



この説明書を見てください。

このA9とA8パーツを並べるといったい何センチの高さになるんだ!



これを付けている人のマシンを見せてもらいましたが、お神輿とか矢倉とかそんな感じでした。



そんな高い位置にESCを置いたら、絶対バランス悪くなりますよね。



標準の予備スペースをひと工夫

上記説明書の標準のB7パーツを使ったスペース作りは悪くないと思います。



ただ、高さが高くなりすぎるのが良くないんです。



ということは、A9パーツの長さが短くなれば良いわけです。



シャーシにピッタリの高さは8mmでしたのでA9パーツをその長さにすればちょうどよい高さになります。





私の場合は、M-05Raのリヤアップライトのパーツが、ちょうど8mmの幅だったのでその部分だけを切り取って8mmのスペーサーを作成しました。



後は、説明書通りにB7パーツを取り付けるだけ!

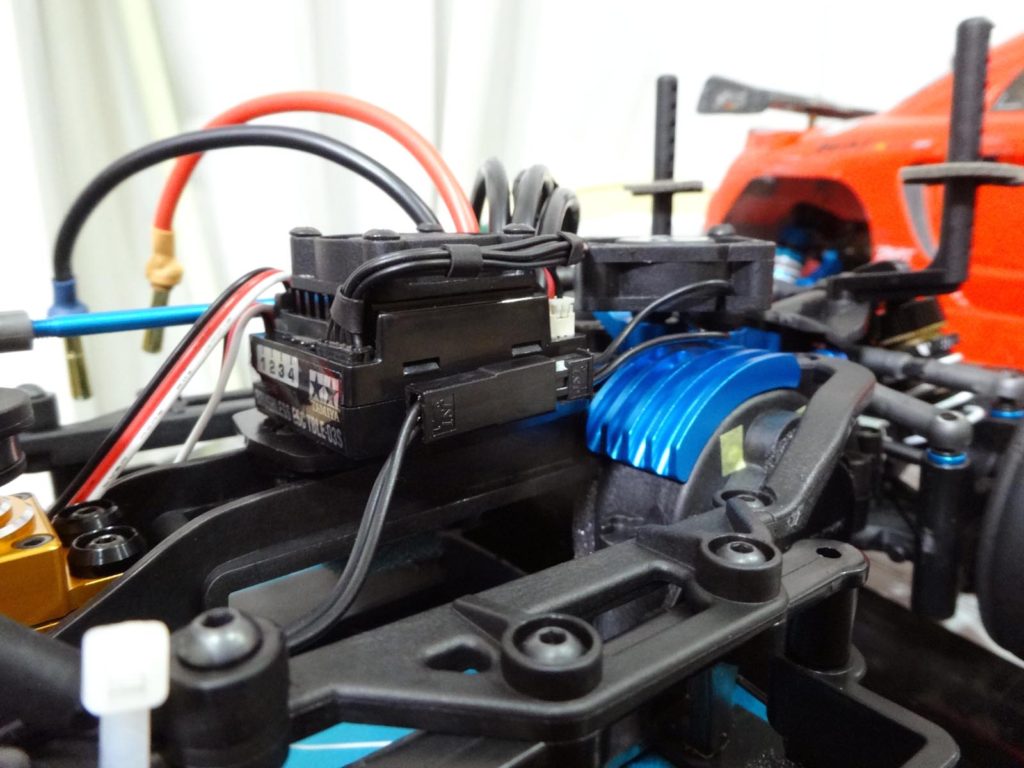

するとシャーシにぴったりと固定されるので、そこにESCを載せることができます!





ただし、シャーシの左側にはステアリングのホーンが通ってるので、実際にはわずかに右寄りにESCを搭載します。





センサーケーブルとモーターのコードは、ステアリングのホーンを避けるように弧を描くように配置します。



モーターのコードはちょうどよい長さにカットしてはんだ付けするわけです。





スイッチは左のリヤに貼りつけました。

スイッチだけだと上手くつけられないので、余っているパーツでちょうど良さそうなブロック状のものと一緒に固定してます。





これでESCを中央に置きながら、すっきりとした配線になりました!



是非、試してください!
