サンダーショット系にモーターヒートシンクを取り付ける(ファイヤードラゴン、サンダードラゴン、スコーチャーなど)

先日の記事で紹介したとおり、TT-02Sに強力なクーリングファンを取り付けて大満足してます!



そうなってくると、広場で走らせているバギーのモーターも冷やしたいなと感じるようになってきました。





まずは、うちにあるファイヤードラゴン、サンダードラゴンのモーターを冷やしたいなと。





人間の欲望は果てしないです。





と言っても、バギーの場合は砂やほこりがたくさん舞うので、モーターがむき出しになってるマシンにはクーリングファンではなくモーターヒートシンクがいいかな?と思ったのでモーターヒートシンクを探してみました。



TT-02 アルミモーターヒートシンクを試す





モーターヒートシンクの中では、かなり大きい方で、モーター全体を覆うほどの大きさがあります。





もし、これが付くなら冷却力はそれなりにあるかな?と。





まずは、ファイヤードラゴンに取り付けてみます。





取り付け前はこんな感じ





で、TT-02 アルミモーターヒートシンクを取り付けてみると・・・・。





めちゃくちゃ干渉して、取り付け不可!





こんな感じで、全く取り付けできません!



TT-02 アルミモーターヒートシンクは、サンダーショット系には取り付けられませんね。。。。



TT-01 アルミモーターヒートシンクを試す





今度は、TT-01アルミモーターヒートシンクです。





こちらはTT-02版と違って、モーターの横幅で言うと全体の半分ぐらいを覆うタイプです。





TT-02アルミモーターヒートシンクは干渉して取り付けられなかったので、TT-01アルミモーターヒートシンクを取り付けてみます。





取り付け前はこんな感じ

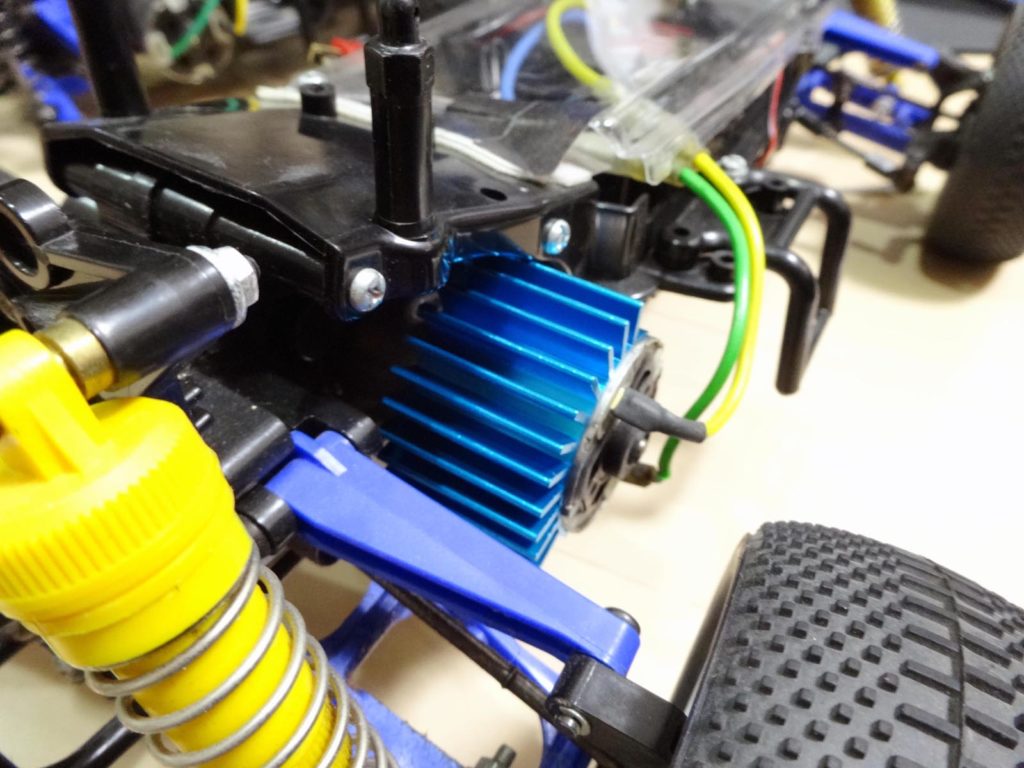

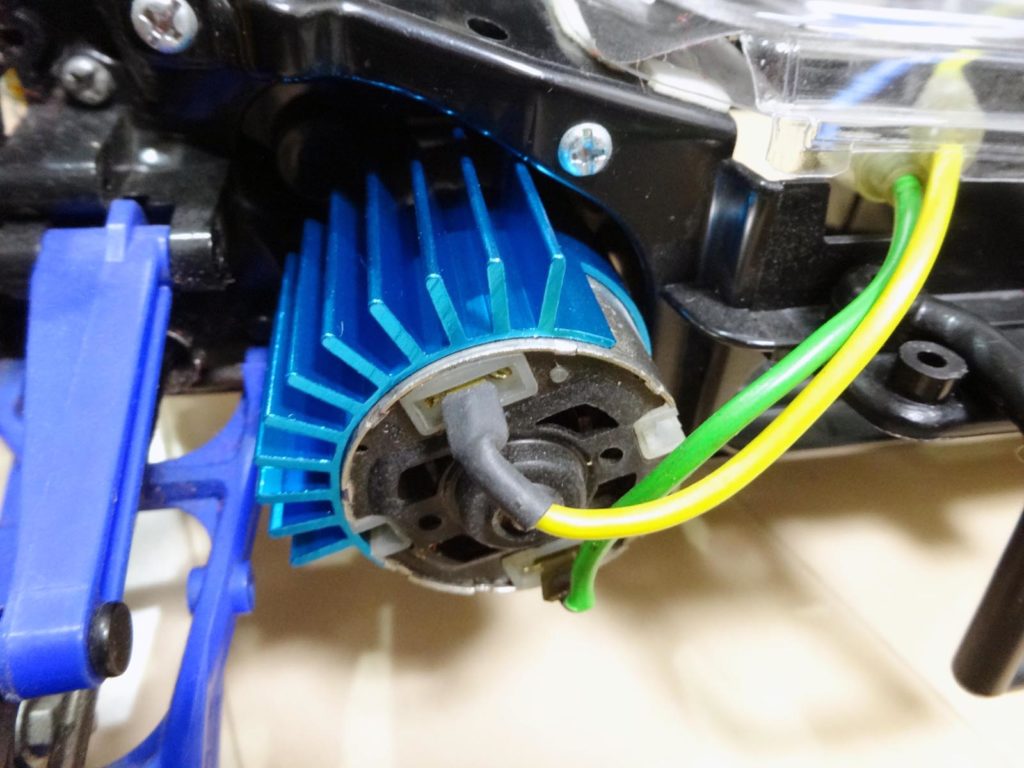

で、TT-01 アルミモーターヒートシンクをファイヤードラゴンに取り付けてみると



あら、ぴったり!



先ほど干渉していた個所には当たりますが、ちょうど良い場所で当たるので問題ありません!



TT-01 アルミモーターヒートシンクは、ファイヤードラゴンに良い感じに付きました!



TT-01 アルミモーターヒートシンクは、スコーチャーにも付く?

しかし!まだ問題が有ります。





スコーチャーは、同じサンダーショット系ですが、スタビライザーが付いています。



これがちょうどモーターの後ろにあって、邪魔な感じがするんですよね。





うちのサンダードラゴンは、スコーチャーのシャーシに取り付けているので、はたしてTT-01アルミモーターヒートシンクが付くのでしょうか?



取り付け前はこんな感じ





で、TT-01 アルミモーターヒートシンクをスコーチャーに取り付けてみると





はい。スタビライザーが付きません!フィンに干渉します!残念・・。



スコーチャーでは、どうしてもスタビライザーが干渉しちゃうようです。



イーグル模型 ラウンドモーターヒートシンク V2を試してみる





スコーチャーには、あまり大きなヒートシンクを付けられそうにないので、かなり小さめのヒートシンクを買ってきました。





取り付け前はこんな感じ





で、イーグル模型 ラウンドモーターヒートシンク V2をスコーチャーに取り付けてみると



かなり小さいので、普通に付きました!





しかし、フィンの高さも低いなぁ。



なんか、小さな毛が生えたみたいな感じ^^



スタビライザーにも干渉せずに取り付ける事ができましたが、こんなに小さなヒートシンクで効果はあるんですかね?





今度、テスト走行して温度を測ってみますかね。



まとめ

サンダーショット系でスタビライザーが付いていない場合は、TT-01 アルミモーターヒートシンクがぴったりと付く





サンダーショット系でもスコーチャーのようにスタビライザーが付いている場合は、スタビライザーと干渉するので、小さめの「イーグル模型 ラウンドモーターヒートシンク V2」なら取り付けできる。



番外編:グラスホッパーにもクーリングファンを取り付ける

このブログの常連さんは知ってると思いますが、我が家のグラスホッパーは四独化するためにリヤのギヤボックスはサンダーショットです。



と言うわけで、我が家のグラスホッパーにもモーターヒートシンクを取り付けてみます。







早速、取り付けてみた。(まずは、イーグル模型 ラウンドモーターヒートシンク V2)





このヒートシンクですが、横幅がめちゃくちゃ短いと思いませんか?

モーターの半分ぐらいしか覆ってないです。



うーん。イマイチ。





もっと強力なやつを付けたい!

以前、こちらの記事でも紹介したことがあるのですが、イーグルのモーターラジエーターをヨコモのファンに交換した物を取り付けてみることにしました。



今回、使ったのはこちらとこちらです。





こんな感じでぴったり付きました。





小石避けのために、ファンのカバーも取り付けてます。





これだったら、そこそこ冷却力ありますよね。





このファンをサンダーショット系にも取り付けられると良いのですが、どうしてもスペースの問題で取付不可でした。





たまたま、グラスホッパーのシャーシ部分にスペースの余裕があって、こんな感じで上手く付きました!



番外編で試してみたのですが、これが一番満足でした^^
